─ Medence telepítése ─

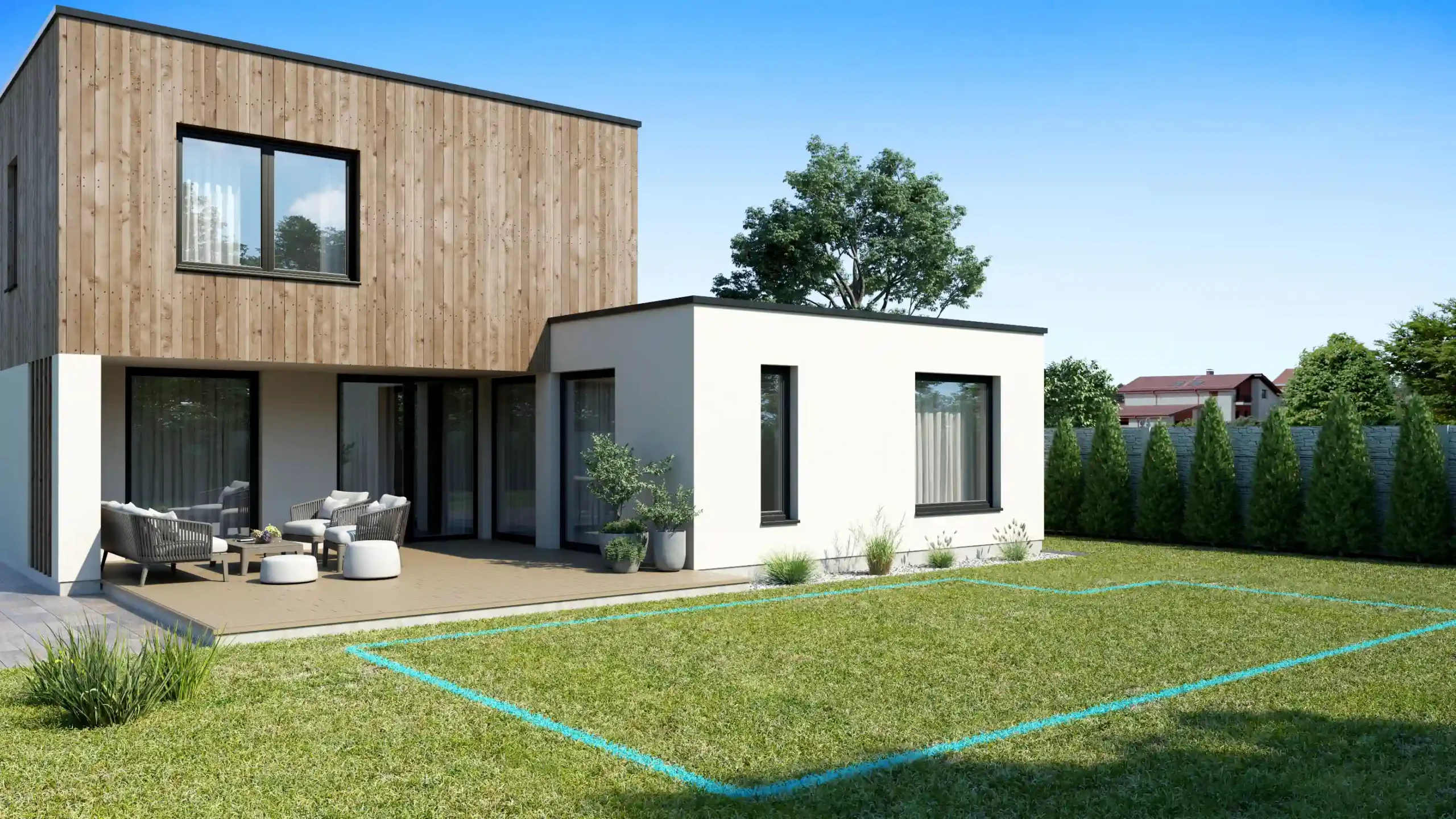

1. Helyszín kiválasztása a medencéhez
Válassza ki a helyet, ahol a medence elhelyezésre kerül. Javasoljuk, hogy olyan helyet válasszon, ahol a medence felülete a nap nagy részében napfénynek van kitéve. A helyszín kiválasztásakor figyelembe kell venni a medencefedés esetleges jövőbeli telepítéséhez szükséges helyet. Ha a projekt része gépészeti akna vagy tartály, azok elhelyezését a földmunkák végrehajtásakor kell figyelembe venni. Az ásási és földmunkákat a medencegyártó szállítmányának részét képező dokumentáció szerint végezze.
─ Medence telepítése ─

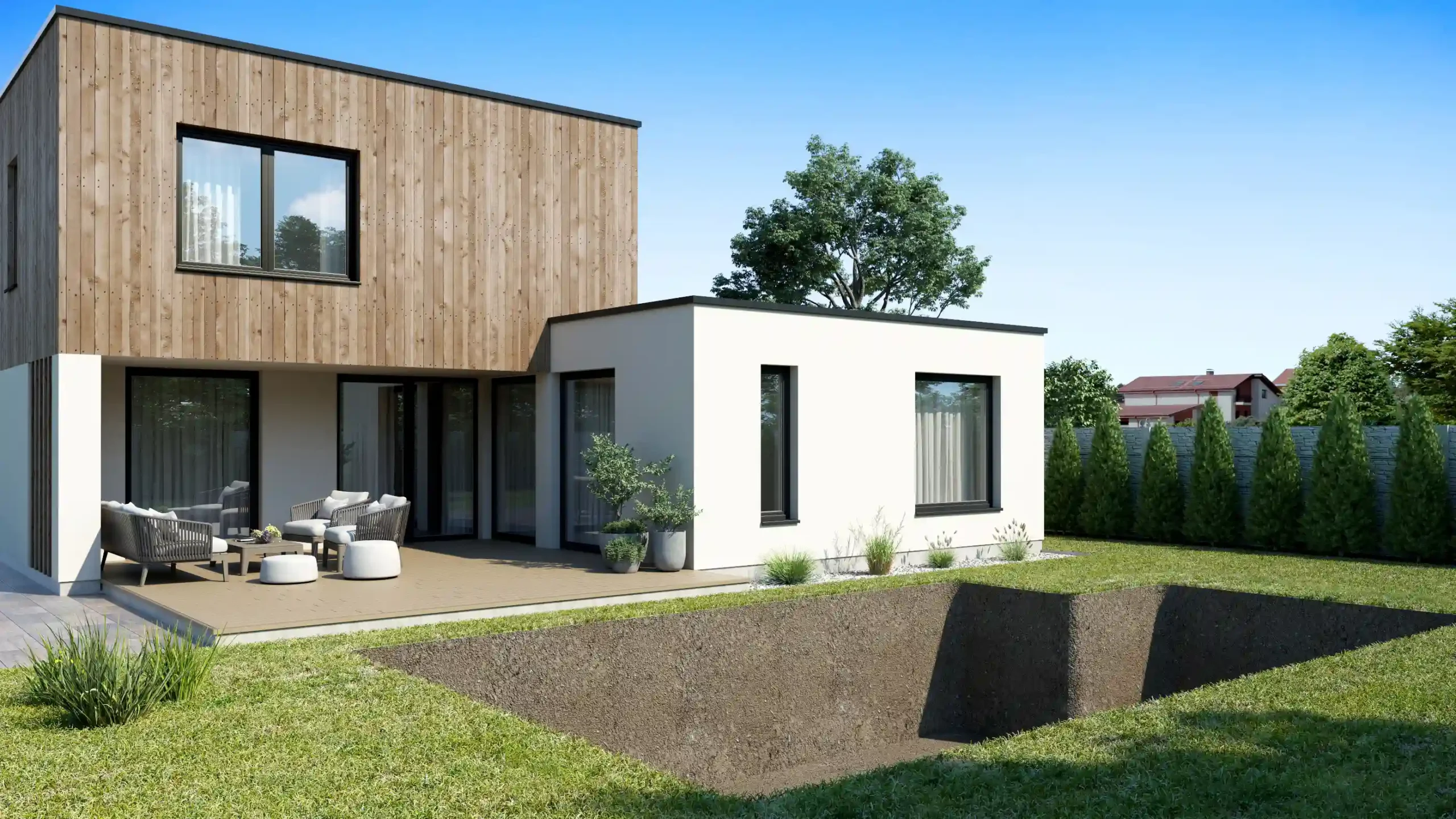

2. Ásási munkák
Jelölje meg egyértelműen a medence elhelyezését. Ha a medencét daruzással helyezik el, a gödörnek 200mm-rel nagyobbnak kell lennie. Ha a medencét kézzel helyezik a gödörbe, elegendő helyet kell biztosítani (kb. 500mm mindkét oldalon). Helyszíni szerelés és hegesztés esetén (nagy medencék) a gödörnek a medence külső méreteit minden oldalon 1000mm-rel meg kell haladnia. Az ásás mélysége a “nullától” (a medence felső széle) 300mm-rel mélyebb legyen, mint a medencetest mélysége. Példa: ásási mélység = építési nulla – medencetest mélysége (pl. 1400mm) – 300mm. Ez azt jelenti, hogy a 0 pont alatt 1700mm-t ásunk.
─ Medence telepítése ─

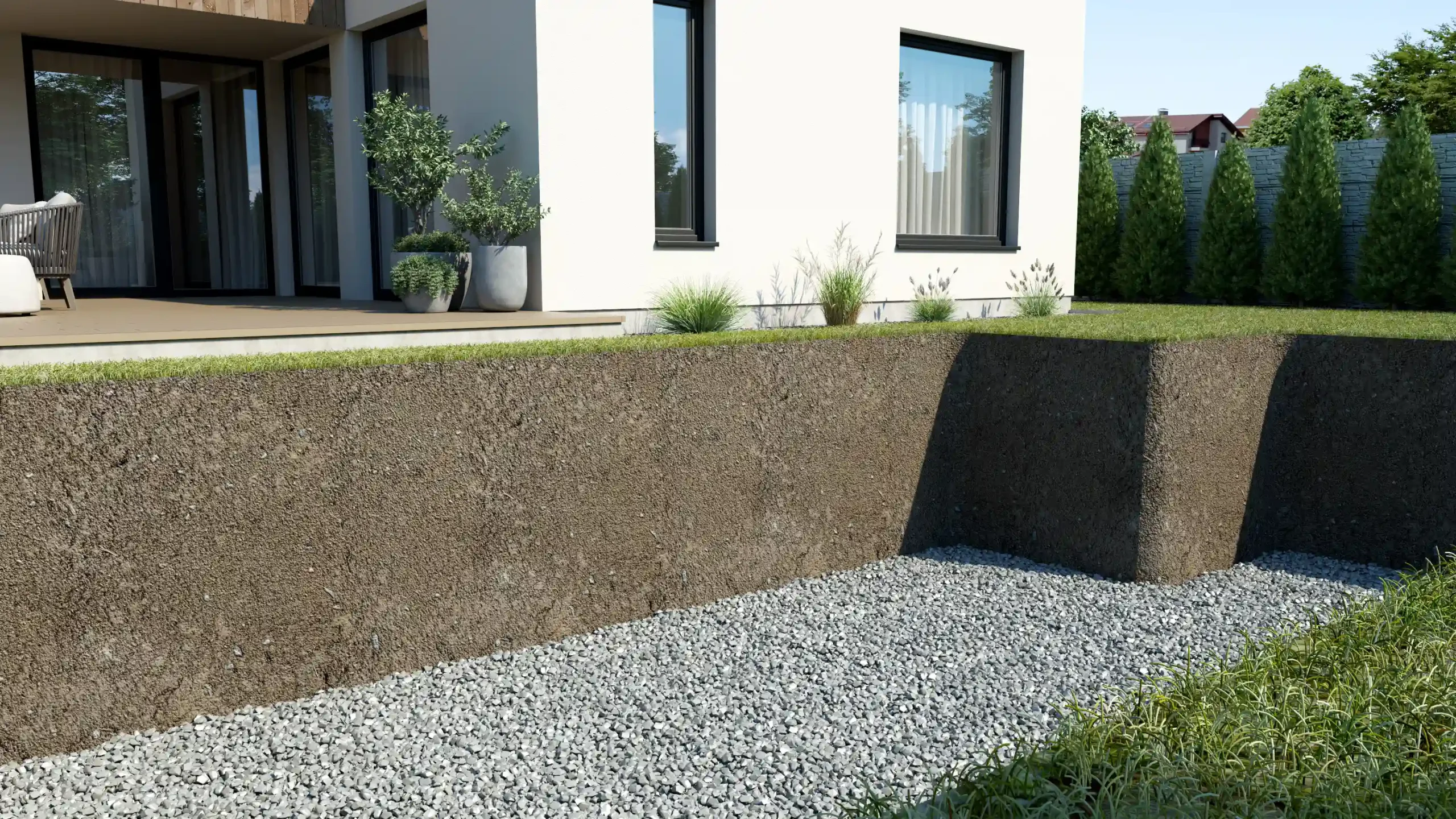

3. Kavicságy
A kiásott gödör aljára 100mm vastagságú kavicsréteget készítünk. A kavicságyat tömöríteni kell. Ez a kavicsréteg stabil alapot biztosít a betonlap alá.
─ Medence telepítése ─
4. Az alap drénezése
Az alap víztelenítése nem mindig szükséges, de ajánlott áteresztő képesség nélküli (agyagos) talajú helyeken vagy magas talajvíz esetén. Sem a talajvíz, sem a csapadékvíz nem érheti el a medence alaprétegének felső határát. Ilyen körülmények között nem javasoljuk a mérnöki berendezések földalatti aknába történő telepítését. A részletes információkat és a helyzet pontos megoldási módját a felelős építési tervező határozza meg. A leggyakoribb megoldás dréncsövek kavicsrétegbe helyezése, amelyek felfogják és elvezetik a talajvizet az ásástól távolabb.
─ Medence telepítése ─

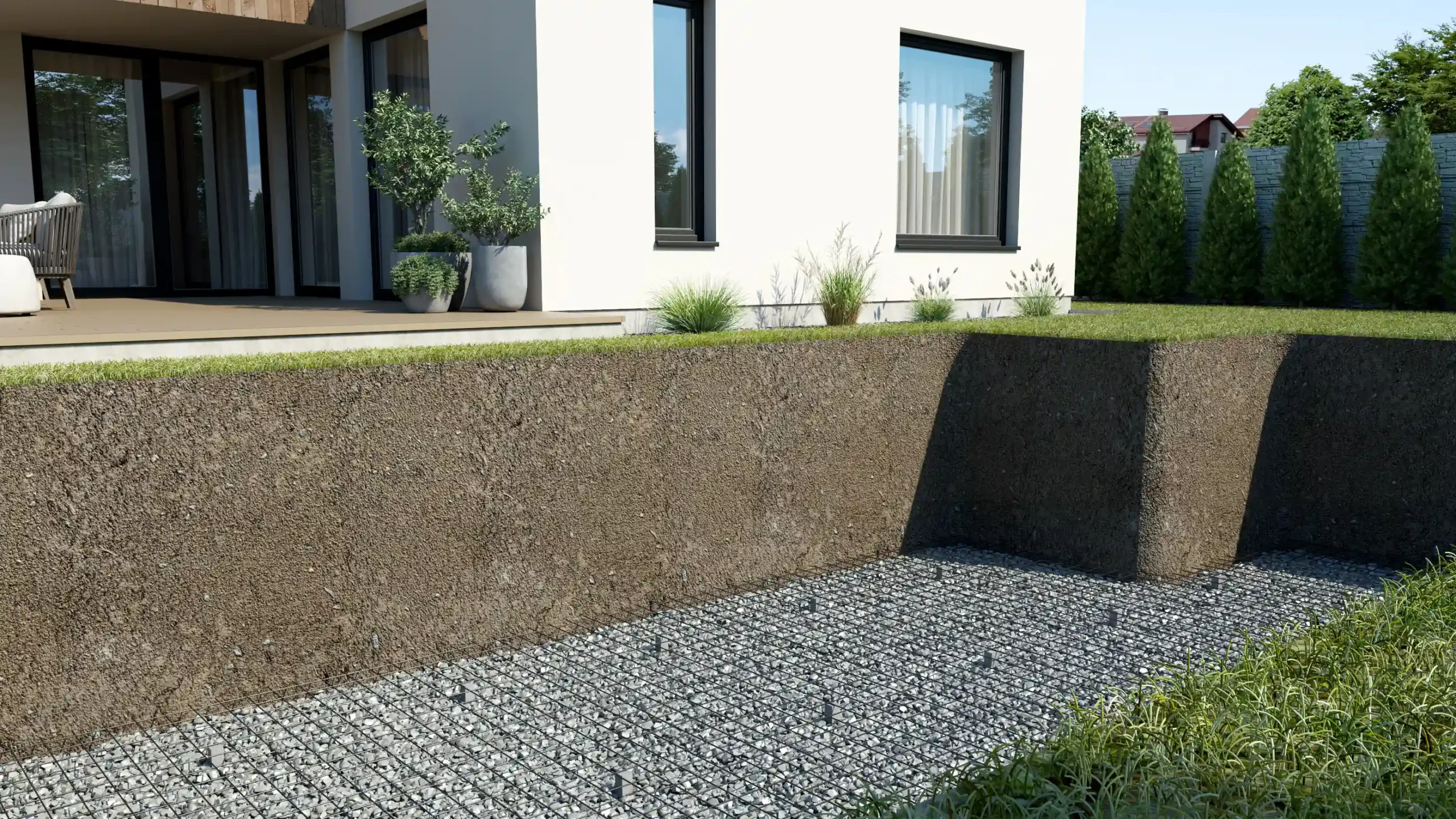

5. Az alap vasazása
A kavicságyra acél hálót helyezünk (100x100x8mm).
─ Medence telepítése ─

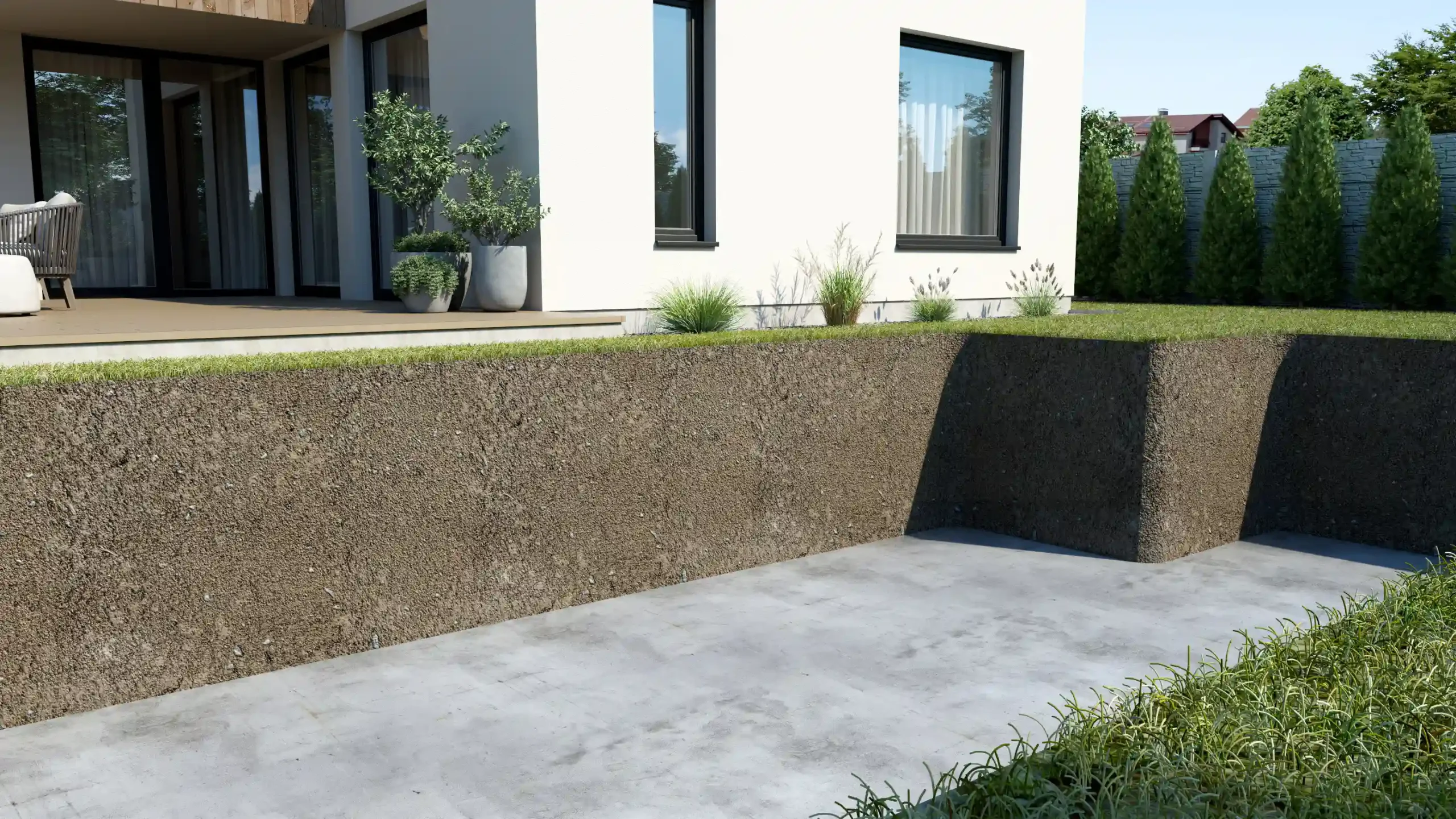

6. Az alap betonozása
Ezután megkezdjük az alaplap betonozását. C16/20 szilárdsági osztályú betonkeveréket használunk, minimum 150mm vastagságban. A betonlap kötési ideje az időjárástól függően kb. 20 nap. A betonlap készítésekor teljesen sík felületre kell törekedni. A betonlap felületének maximális megengedett egyenetlessége +/- 2mm. A betonlap maximális síksága különösen fontos a túlfolyó medencéknél, ahol nagyobb eltérés esetén egyenetlen víztúlfolyás léphet fel, ami csökkenti a technikai megoldás funkcionalitását és a végső hatást. Az utólagos javításokat a medencegyártó kizárólag az ügyfél kérésére és költségére végzi.
─ Medence telepítése ─

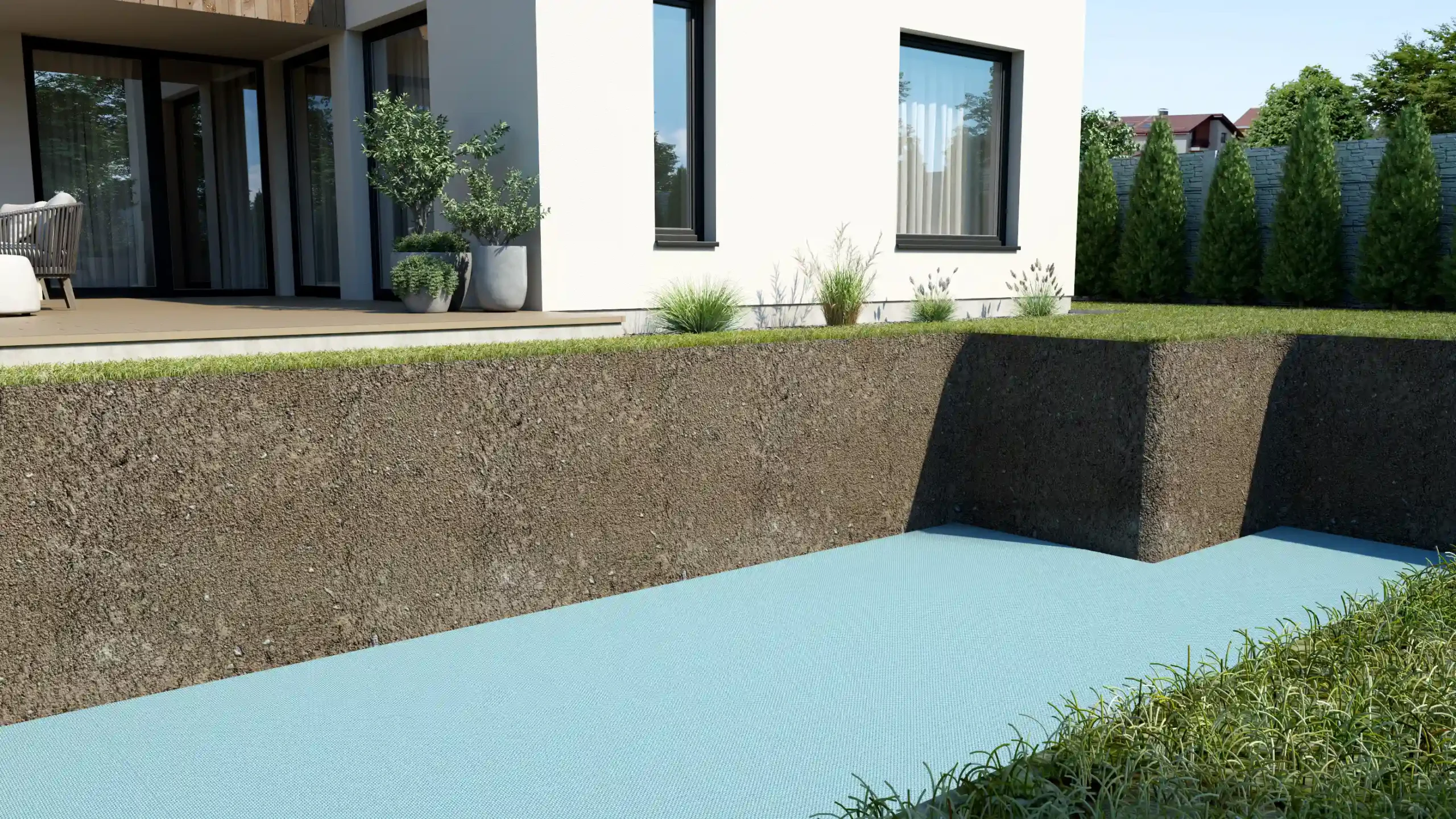

7. Fenék hőszigetelés
A betonlapra 50mm vastag XPS polisztirolt rögzítünk. A betonlap egyenetlenségei esetén ezeket az egyenetlenségeket a szigetelés ragasztásával lehet kiegyenlíteni.
─ Medence telepítése ─

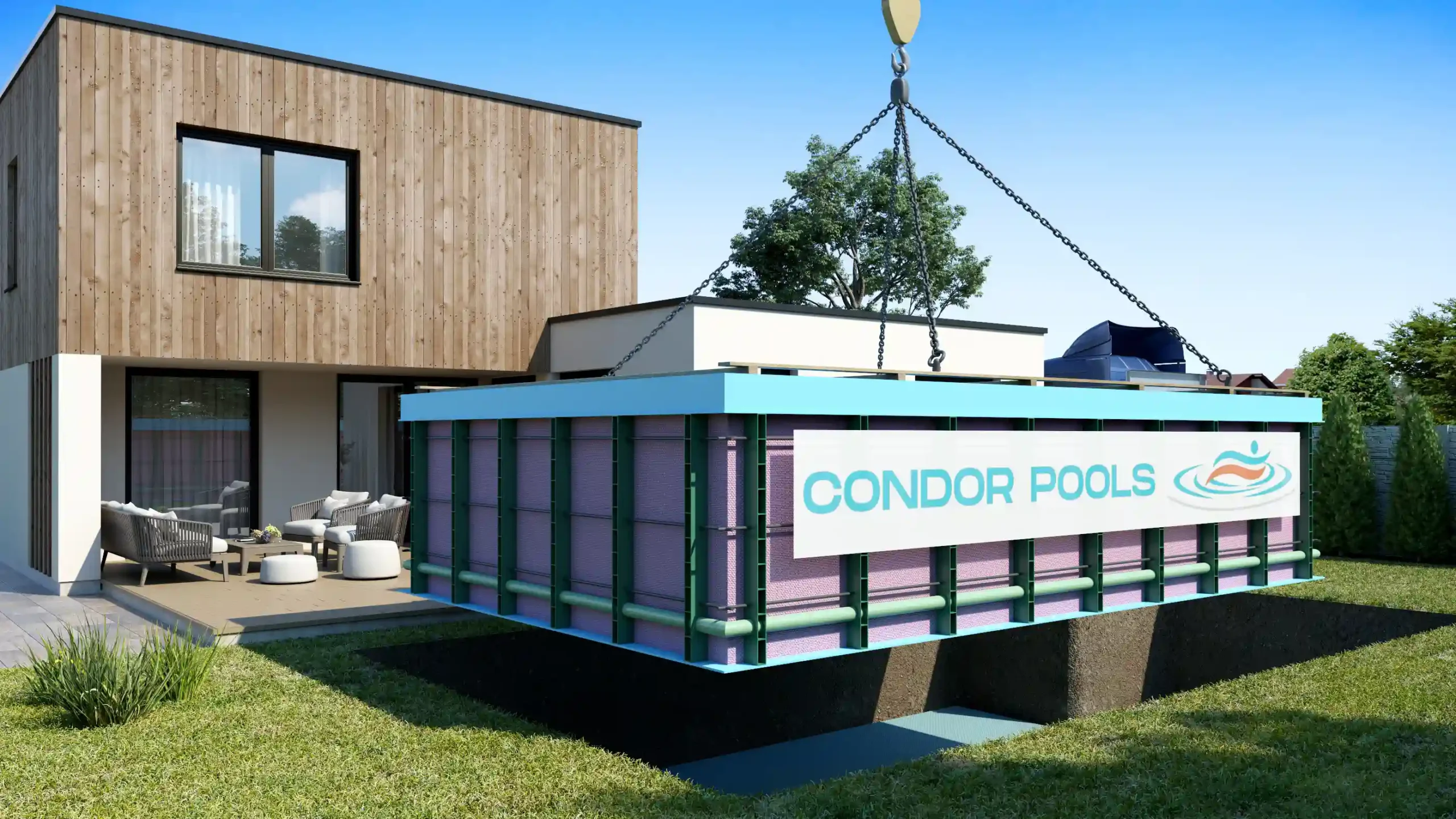

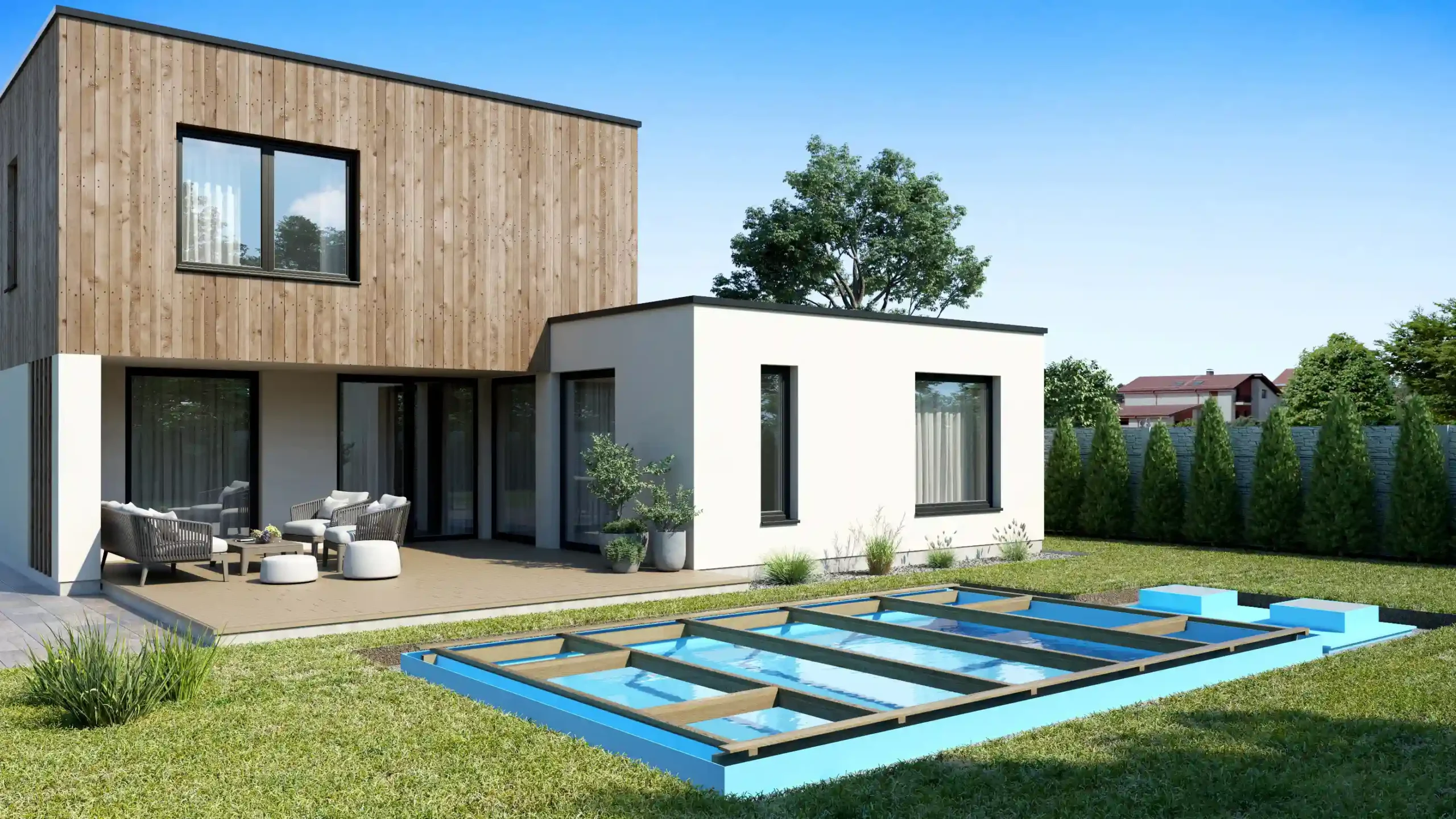

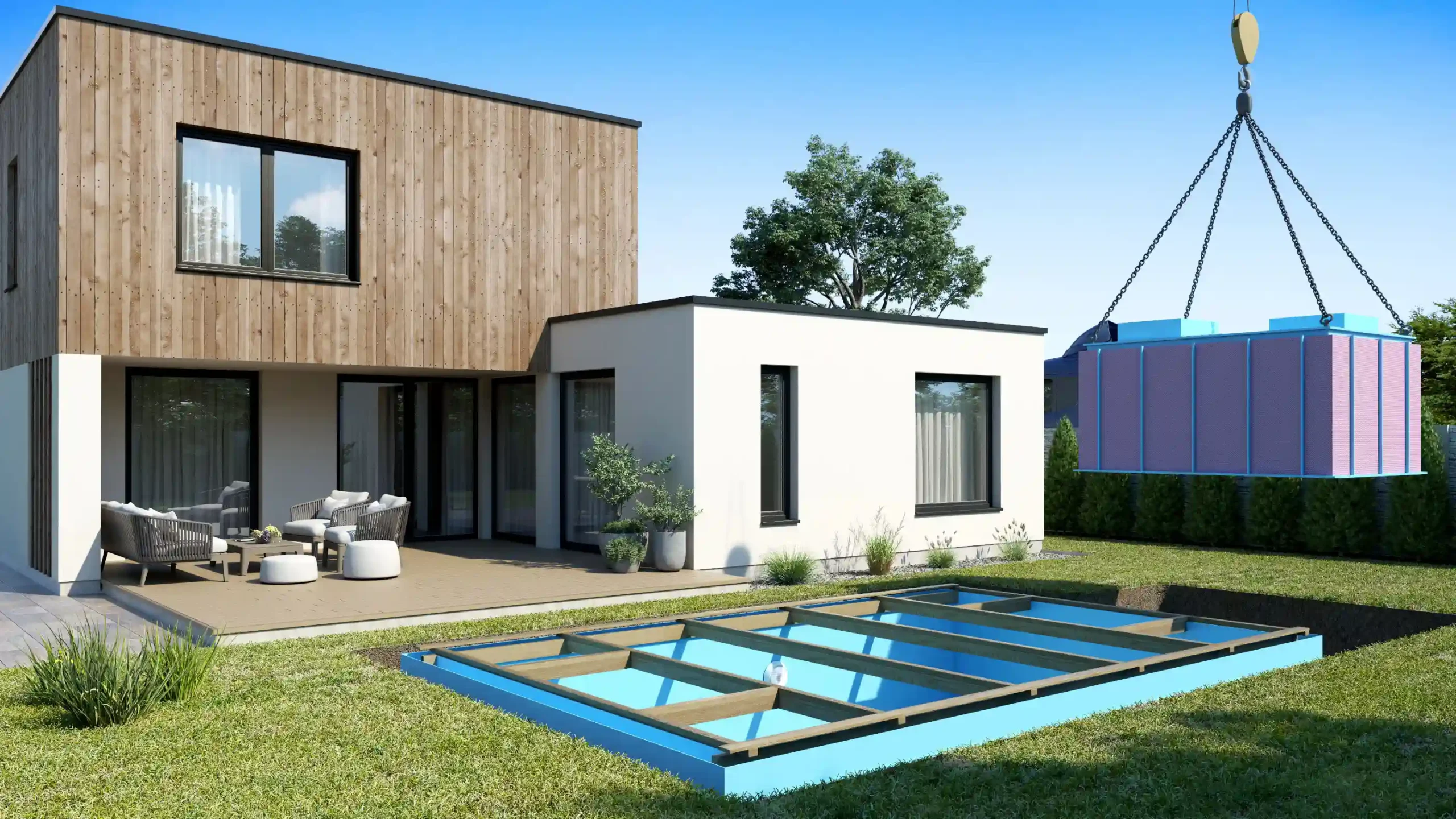

8. Szállítás és medence elhelyezése
A medence sikeres kiszállításának feltétele az alapvető biztonsági követelmények és a megfelelő megközelítési útvonal biztosítása: minimum 3000mm szélesség, minimum 4500mm magasság, enyhe kanyarok, szilárd felület, minimális terep-egyenetlenség. A gyártó képviselője megméri a betonalaplemez síkságát, az adatokat az átvételi jegyzőkönyvben rögzíti. Ha a megengedettnél nagyobb eltéréseket állapítanak meg, a további eljárásban megállapodnak. A gyártónak joga van további váratlan költségeket felszámítani. A medence daruval helyezhető be a gödörbe. A medence behelyezése a vevő költségére történik.
─ Medence telepítése ─
9. Technológiai akna/tartály elhelyezése
Amennyiben a megrendelés része gépészeti akna, kiegyenlítő tartály vagy ellenáramoltató akna, ezeket ezt követően helyezzük a gödörbe.
─ Medence telepítése ─

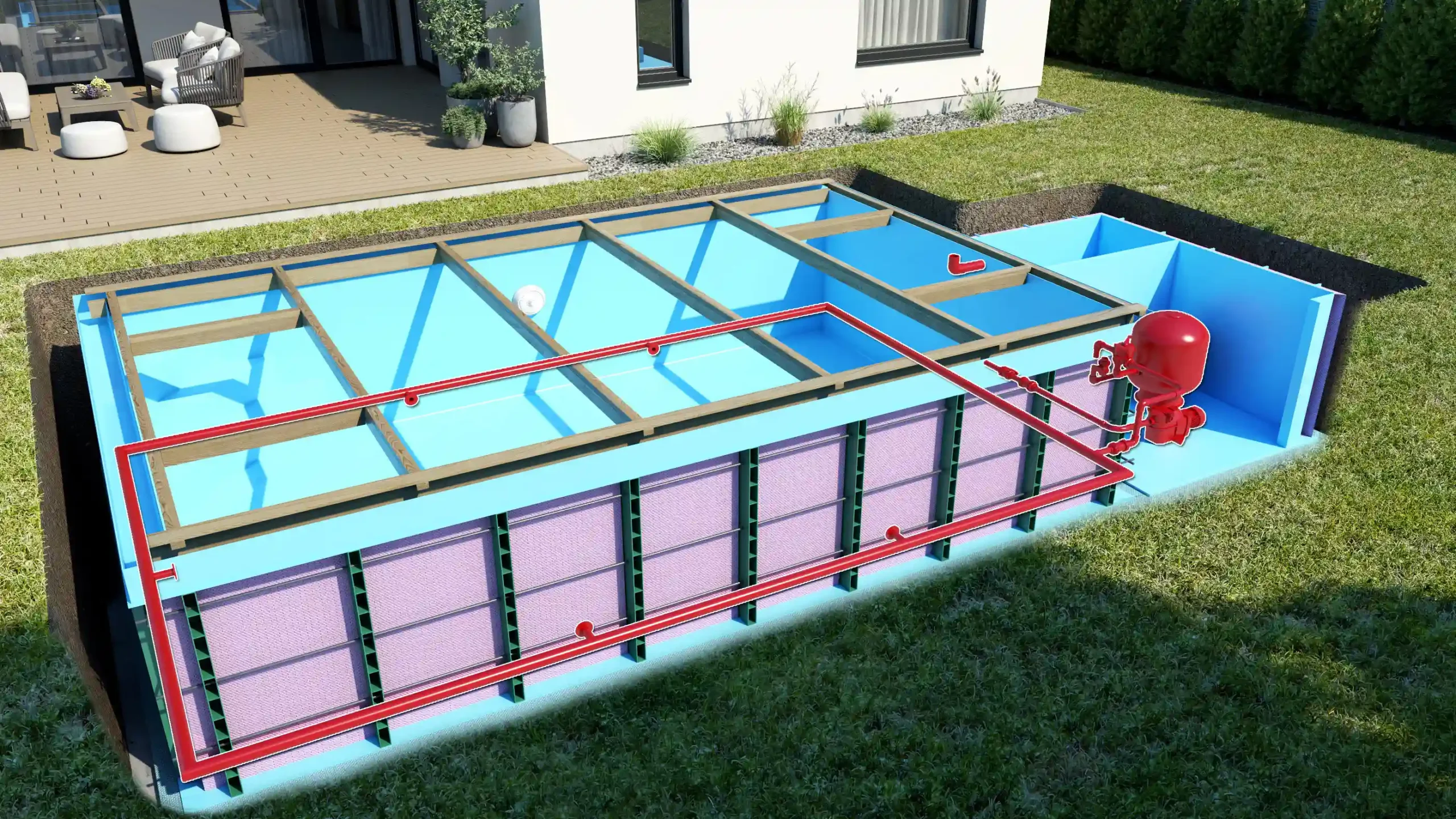

10. Csövek összekötése
Amenyiben a gépészet szerelése a megrendelés része, a szállító képviselője ragasztással összeköti a csöveket (min. környezeti hőmérséklet 10°C) és megkezdi a technológia telepítését. Cégünk kizárólag az általunk szállított gépészeti elemeket/termékeket telepíti, ami magas minőséget és fogyasztói garanciát biztosít. Ha a megrendelés nem tartalmaz technológiai aknát, a technológia számára helyet kell kialakítani. A technológiához minimum 2000mm hosszú, 1500mm széles és 1500mm magas tér ajánlott. A technológiai helyiségben minimum 700x700mm-es revíziós nyílást, valamint csatlakozási nyílásokat (csövek, tömlők, kábelek) kell kialakítani. Ha ezek a feltételek hiányoznak, a medence telepítése nem lehetséges.
olvass tovább
olvass tovább
─ Medence telepítése ─
11. Csövek összekötése
Az anyag tulajdonságai miatt a medence betonozását 10 °C és 30 °C közötti hőmérsékleten ajánlott végezni. A medence keretének esetleges deformációjának kiküszöbölése érdekében a medence felső széleit betonozáskor távtartókkal (fa gerendák, vasprofilok) kell megerősíteni. A távtartókat a medence falai mentén kell elhelyezni, a távtartók közötti távolság nem haladhatja meg az 1200 mm-t. Ha földalatti műanyag mechanikus vagy egyéb aknát használnak, a falakat és a mennyezetet betonozás előtt meg kell erősíteni. A medencefalak enyhe lehajlása a betonacélok között normális jelenség, amelyet az anyag levegő hőmérséklettől függő tágulása okoz. A betonozás megkezdése előtt 150-200 mm vizet öntünk a medencébe, hogy megakadályozzák az aljának felemelkedését. A betonozáshoz száraz beton keveréket kell használni, amelyet nem szabad tömöríteni. Ha túl vizes beton keveréket használunk, a medence kerete visszafordíthatatlan deformációt szenvedhet.
olvass tovább
olvass tovább
─ Medence telepítése ─

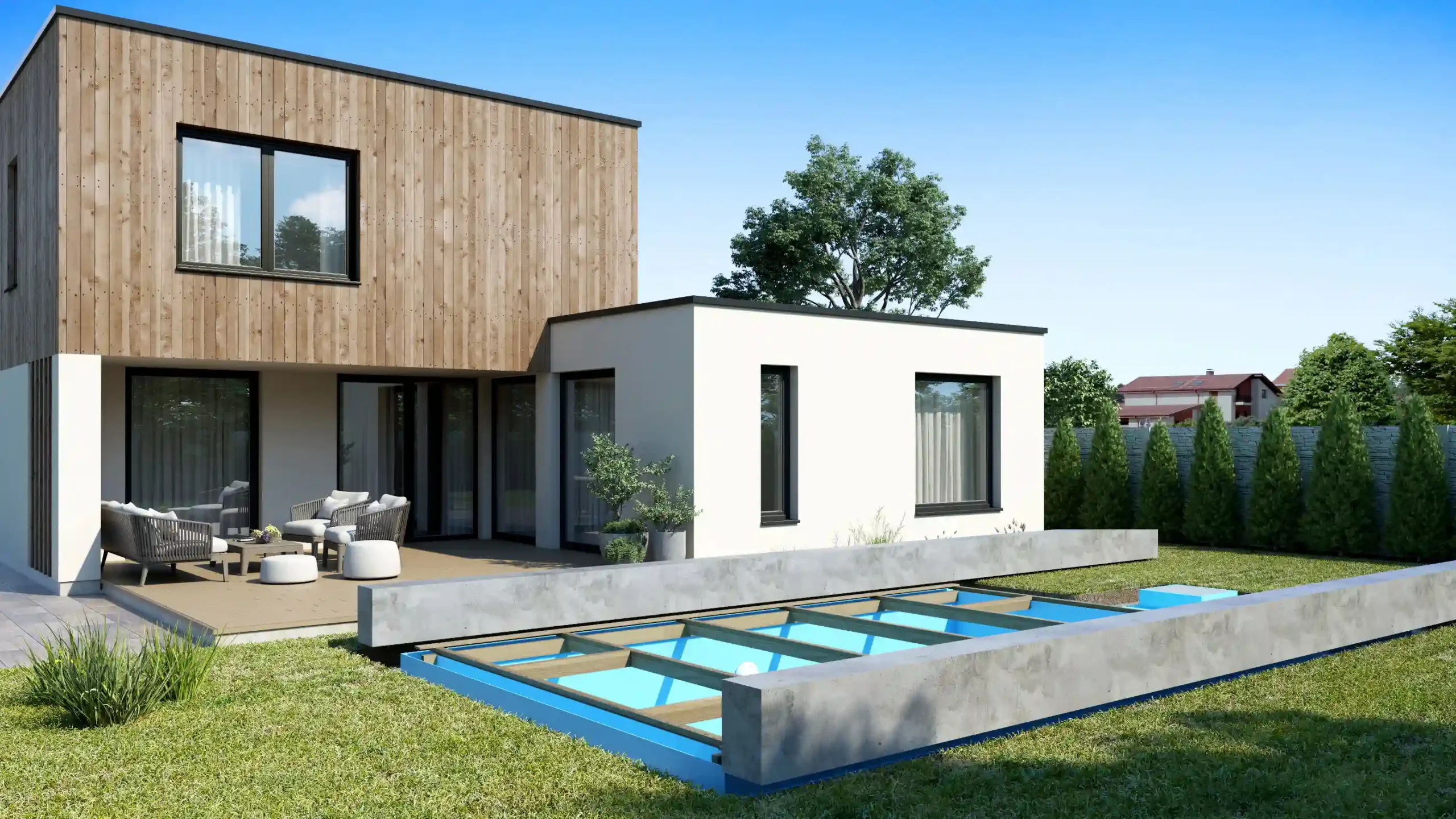

12. Fedés alapsáv
Ha az ügyfél tolótetős fedés telepítését tervezi, a fedés sínjei alá beton alapcsávot kell készíteni. A betoncsávnak legalább 500mm mélynek kell lennie, és mindkét oldalon 100mm-rel meg kell haladnia a sínek szélességét.
─ Medence telepítése ─

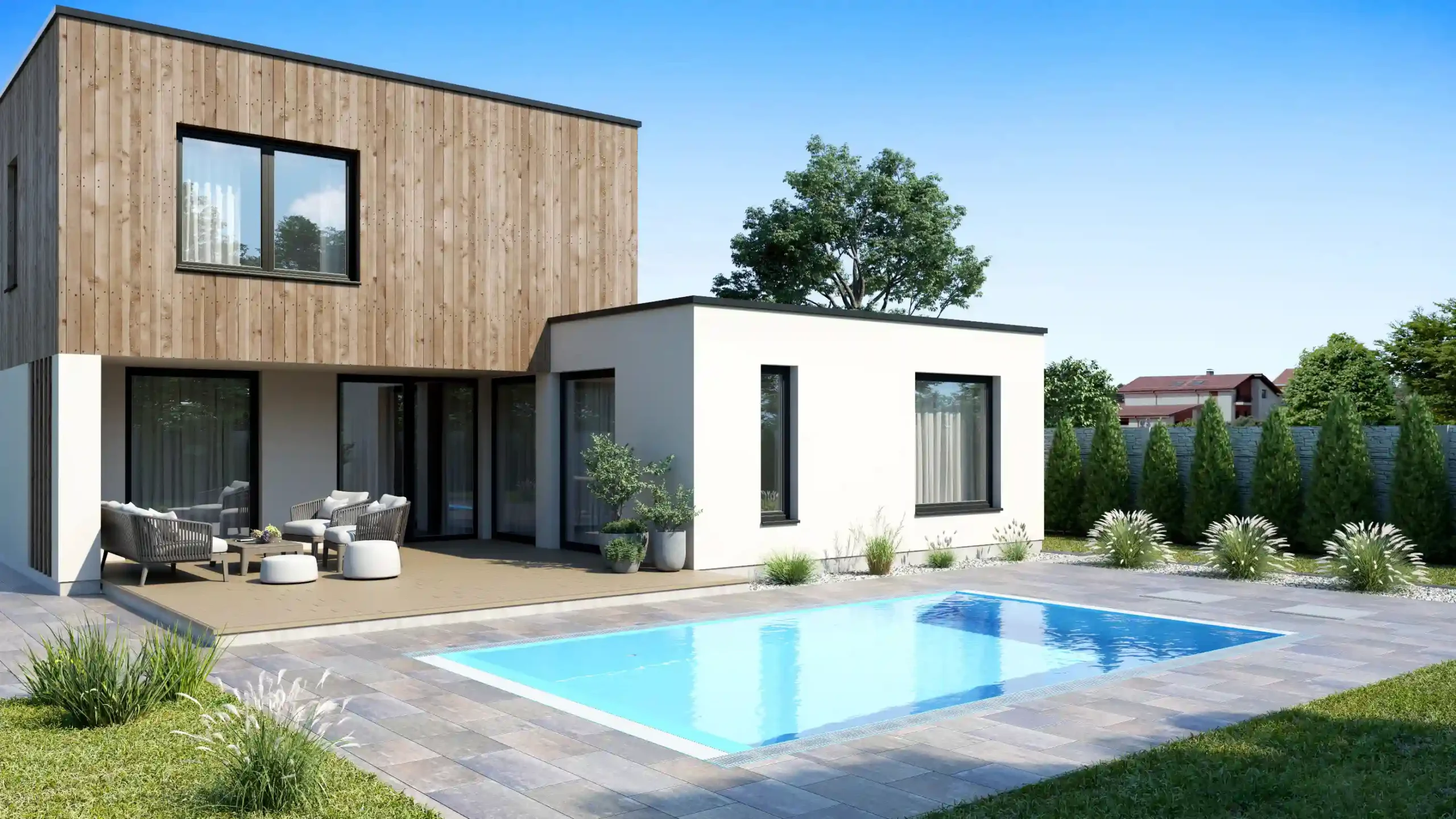

13. Környezet burkolása
Következhet a járófelület végleges kialakítása, amelyet sokféleképpen lehet elvégezni (térkő, burkolólapok, fa mintázatú PVC). Burkolat használata esetén minimum 20mm vastag burkolatot ajánlunk (a vékonyabb felületek idővel repedeznek).
─ Medence telepítése ─

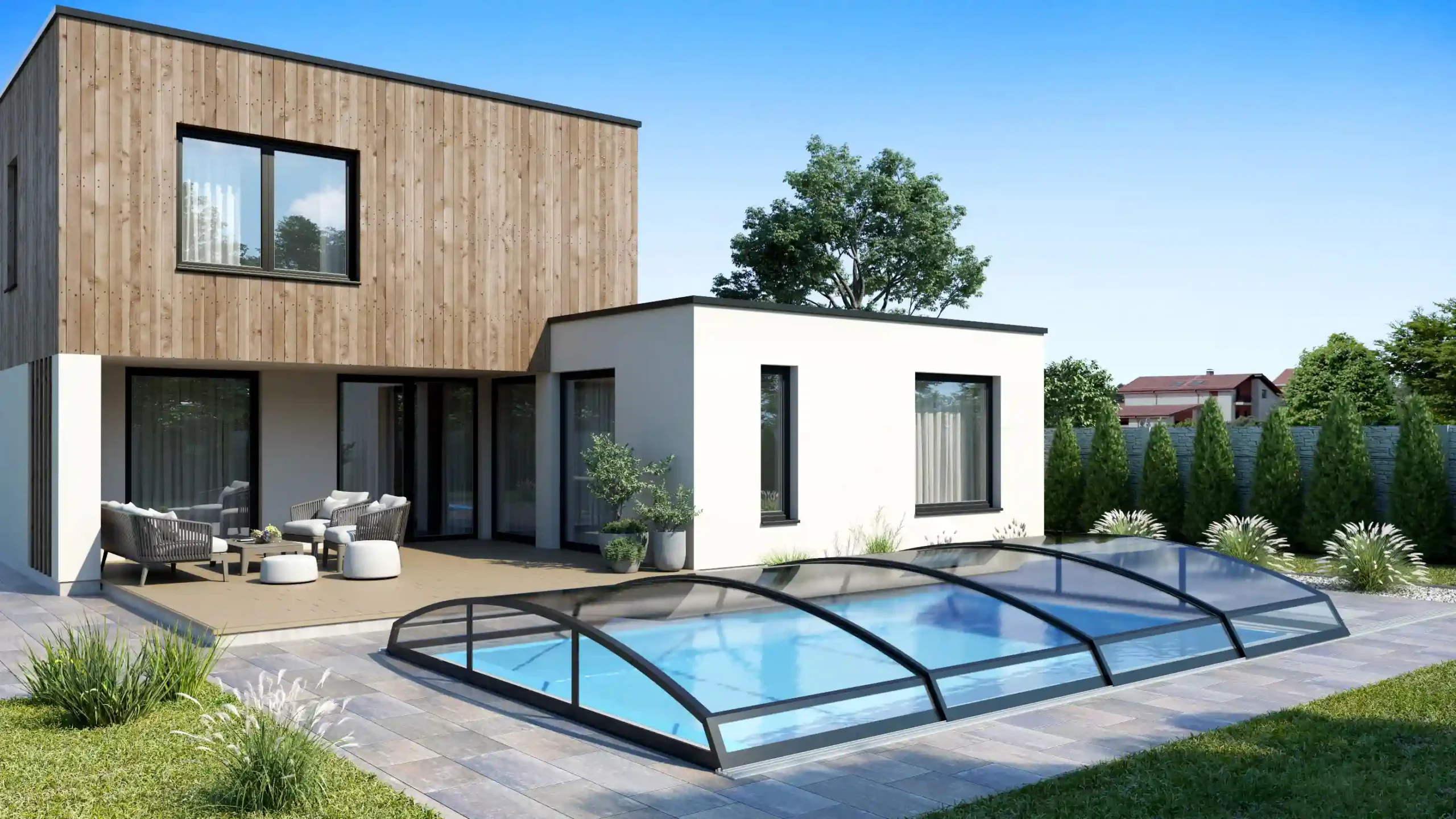

14. Fedés szerelése
Az utolsó lépés a fedés szerelése.
